精工産業は射出成形、プラスチック加工を中心とし、あらゆる業界の多彩なニーズにお応えしています。自動化された当社設備は、24時間稼動可能な生産体制を配備し、エンプラ精密成形に対応した最適なユニット仕様。ガラス入り樹脂にも対応し、耐食、耐磨耗シリンダーでお客様のご要望に柔軟にお応えします。

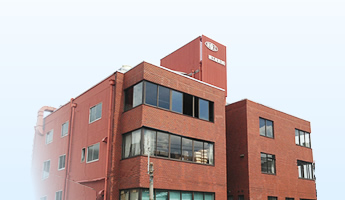

本社工場 |

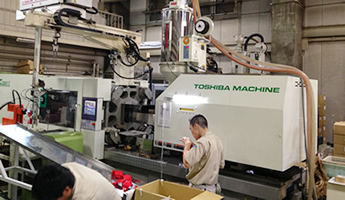

本社工場 工場内 | |
工場敷地:695平米 建築面積:850平米(鉄筋4階建) |
||

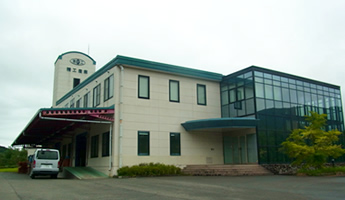

兵庫工場 |

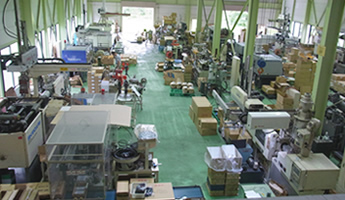

兵庫工場 工場内 | |
工場敷地:6,249平米 建築面積:2,138平米(鉄骨造り2階建耐火建築) |
工場の省エネ化、安定成形、更に高精度なプラスチック製品を作り出す為、平成12年3月より自社工場の
設備環境を更新し、順次、成形機を電動式に切り替え、高い生産能力と、安定した品質提供を実現しています。
オートメーション化された加工設備は、従来の人による生産力に比べ、高いパフォーマンス力を発揮し、
工場内省力化による生産性の向上を実現しています。なお、人為的エラーや、品質のムラを回避して、
質の高い製品を安定して供給することができます。
加工、配送のリードタイム短縮に対応
射出成形機一覧(全機 耐蝕耐磨耗仕様)
1F-1号機 | 1F-2号機 | 1F-3号機 | 1F-4号機 | 1F-5号機 | 1F-6号機 | |
成形機メーカー | 東芝 | 東芝 | 住友 | 東芝 | 東芝 | 住友 |
型式 | IS80EPN |
EC-100SX |
SE130EV | EC180SXⅡ | EC220NII | SE180DU |
型締力(t) | 80 | 100 | 130 | 170 | 220 | 180 |
スクリュー径(mm) | 32(I2 A標準) | 36(i4 Y) | 40(C450 M) | 45(i8 Y) | 45(i8 Y) | 40(C450 M) |
理論射出容積(cm3) | 115 | 162 | 209 | 318 | 318 | 201 |
PS 射出量(g) | 105 | 145 | GPPS 193 |
292 | 292 | 193 |
PE 射出量(g) | 83 | 115 | 232 | 232 | 154 | |
タイバー間隔(mm) | 375×375 | 460×410 | 510×510 | 560×510 | 610×560 | 560×510 |
ダイプレート寸法(mm) | 555×555 | 660×610 | 720×720 | 790×740 | 870×820 | 800×750 |
型締ストローク(mm) | 460 | 350 | 400 | 450 | 520 | 450 |
デーライト(mm) | 630 | 900 | 850 | 1050 | 1090 | 950 |
最小型厚(mm) | 170 | 180 | 180 | 200 | 250 | 200 |
3F-1号機 | 3F-2号機 | 3F-3号機 | 3F-4号機 | 3F-5号機 | 3F-6号機 | |
成形機メーカー | 東芝 | 東芝 | 東芝 | 住友 | 東芝 | 住友 |
型式 | EC50SX | IS55FP | EC40 | SE50EV-A | IS30EPN |
SG25 |
型締力(t) | 50 | 50 | 40 | 50 | 30 | 25 |
スクリュー径ケイ(mm) | 28(i1.5 A) | 28(i1.5 A) | 22(i1 Y) | 25(C110 S) | 25(i1 Y) | 22(C50S) |
理論射出容積(cm3) | 69 | 38 | 51 | 55 | 28 | |
PS 射出量(g) | 63 | 63 | 35 | 49 | 45 | 26 |
PE 射出量(g) | 50 | 28 | 36 | |||
タイバー間隔(mm) | 460×360 | 310×310 | 320×320 | 360×360 | 260×260 | 260×260 |
ダイプレート寸法(mm) | 510×460 | 480×480 | 460×460 | 500×500 | 380×380 | 390×390 |
型締ストローク(mm) | 300 | 370 | 250 | 250 | 280 | 130~210 |
デーライト(mm) | 770 | 530 | 570 | 600 | 430 | |
最小型厚(mm) | 150 | 160 | 150 | 160 | 150 | 140 |
3F-7号機 | ||||||
成形機メーカー | 東芝 | |||||
型式 | IS30FP A1 | |||||
型締力(t) | 30 | |||||
スクリュー径ケイ(mm) | 22(i1 Y) | |||||
理論射出容積(cm3) | ||||||
PS 射出量(g) | 50 | |||||
PE 射出量(g) | ||||||
タイバー間隔(mm) | 260×260 | |||||
ダイプレート寸法(mm) | 380×380 | |||||
型締ストローク(mm) | 280 | |||||
デーライト(mm) | 430 | |||||
最小型厚(mm) | 150 |
その他設備一覧
【ロボット】
■Hamaゲートカットロボット HM9000SE ・・・3台
■Hamaゲートカットロボット HM8000SE ・・・5台
■セーラートラバス RZ200H ・・・3台 (1F)
■RZ200αⅡ ・・・1台 (1F)
【取出機】
■セーラーRX-7 ・・・2台 (3F)
■セーラーRX-8 ・・・5台 (3F)
■セーラーRZ-A ・・・2台 (1F)←平成26年3月設備更新
【製品検査設備】
■キーエンス 画像寸法測定機 IM-6700 …1台
■ニコン 投影機 6C-2 ・・・1台
■小坂製作所 形状測定機 ・・・1台
■島津製作所 バランスマシン ・・・1台
■その他一般測定機
射出成形機一覧(全機 耐蝕耐磨耗仕様)
1号機 | 2号機 | 3号機 | 4号機 | 5号機 | 6号機 | |
成形機メーカー | 住友 | 東芝 | 東芝 | 住友 | 東芝 | 東洋機械金属 |
型式 | SE130EV-A | IS170GN | IS220GN | SH130C |
EC-180SX |
ET-80VR2 (竪型) |
型締力(t) | 130 | 170 | 220 | 130 | 180 | 80 |
スクリュー径(mm) | 36 | 40 | 45 | 40 | 45 | 28 |
理論射出容積(cm3) | 163 | 280 | 395 | 201 |
286
|
90 |
PS 射出量(g) | 155 | 260 | 365 | 191 | 263 | |
PE 射出量(g) | 205 | 290 | 209 | |||
タイバー間隔(mm) | 510×460 | 560×510 | 610×560 | 510×460 | 560x510 | 最大金型寸法400x300 |
ダイプレート寸法(mm) | 720×670 | 790×740 | 870×820 | 720×670 | 790x740 | |
型締ストローク(mm) | 375 | 720 | 800 | 375 | 450 | 280 |
デーライト(mm) | 825 | 950 | 1060 | 825 | 1050 | |
最小型厚(mm) | 200 | 230 | 260 | 200 | 200 | 150 |
7号機 | 8号機 | 9号機 | 10号機 | 11号機 | 12号機 | |
成形機メーカー | 東芝 | 東芝 | 東芝 | 住友 | 東芝 | 住友 |
型式 | IS30EPN | IS50SXⅡ | IS50SX | EC100SX | IS55FP | SH150APS |
型締力(t) | 30 | 55 | 55 | 100 | 55 | 150 |
スクリュー径(mm) | 22 | 28 | 28 | 32 | 28 | 50 |
理論射出容積(cm3) | 33 | 69 | 69 | 129 | 69 | 314 |
PS 射出量(g) | 27 | 60 | 60 |
GPPS 124 |
60 |
298 |
PE 射出量(g) | 22 | 47 | 47 |
47 |
||
タイバー間隔(mm) | 260×260 | 310×310 | 310×310 | 460×410 | 310×310 | 510x510 |
ダイプレート寸法(mm) | 380×380 | 480×480 | 480×480 | 650×600 | 480×480 | 750x750 |
型締ストローク(mm) | 280 | 370 | 370 | 350 | 370 | 430 |
デーライト(mm) | 430 | 530 | 530 | 760 | 530 | 930 |
最小型厚(mm) | 150 | 160 | 160 | 180 | 160 | 200 |
13号機 | 14号機 | |||||
成形機メーカー |
住友 |
東芝 | ||||
型式 | SE100DUZ | EC350N | ||||
型締力(t) | 100 | 350 | ||||
スクリュー径(mm) | 36 | 50 | ||||
理論射出容積(cm3) | 129 | 392 | ||||
PS 射出量(g) | 124 | 361 |
|
|
||
PE 射出量(g) | 286 |
|
||||
タイバー間隔(mm) | 460x410 | 730x730 | ||||
ダイプレート寸法(mm) | 650x600 | 1030x1030 | ||||
型締ストローク(mm) | 350 | 650 | ||||
デーライト(mm) | 760 | 1320 | ||||
最小型厚(mm) | 180 | 320 |
その他設備一覧
【ロボット】
■ゲートカットロボット HM8000 ・・・4台
■セーラートラバス RZ200H ・・・4台
■セーラートラバス RZ200αⅡ ・・・2台
■セーラートラバス RZ200NⅡ ・・・1台
■セーラートラバス RZ100αⅡ ・・・1台
■セーラートラバス RZ-AⅡ ・・・1台
■セーラートラバス RZ-ΣⅡ ・・・1台
■竪型成形機専用取出機 ・・・1台
【取出機】
■セーラーRX-7 ・・・1台
■セーラーRX-8 ・・・2台
【製品検査設備】
■その他一般測定機
